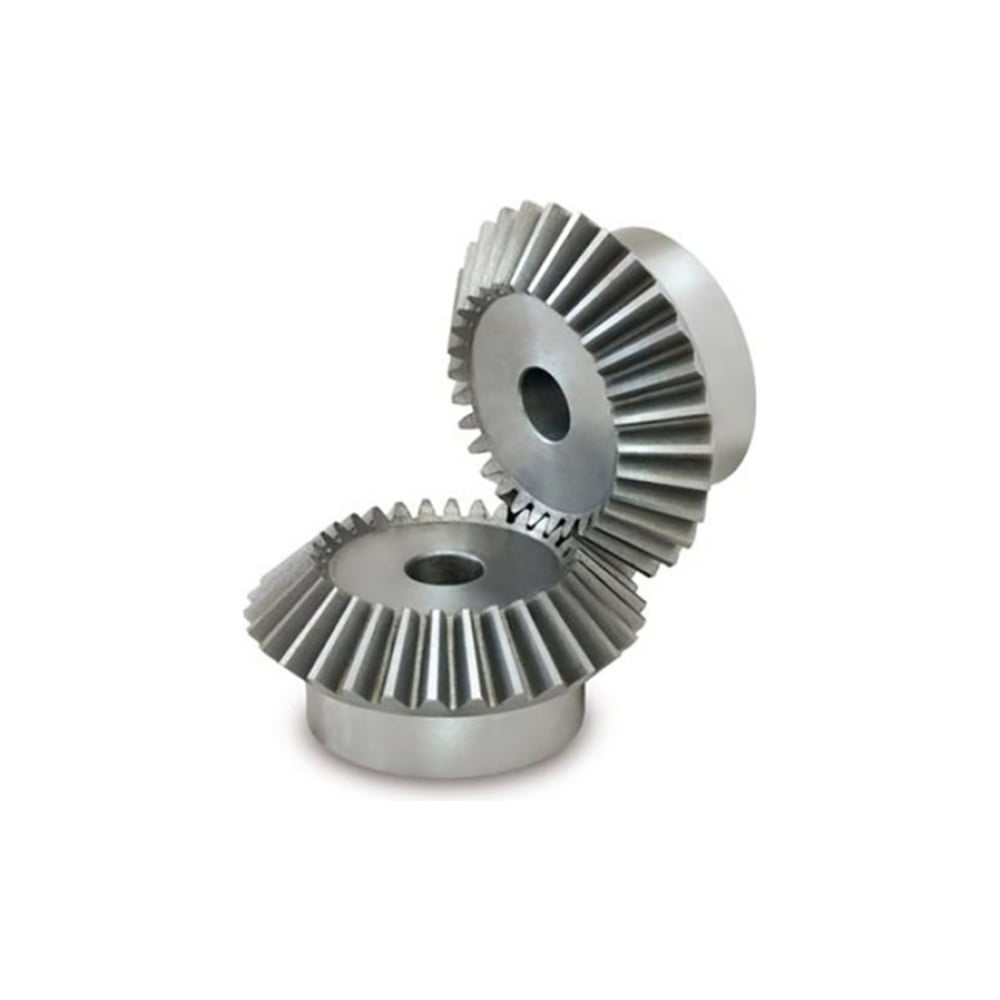

Коническая зубчатая пара ISKRA передаточное число: 1:4 M=5, Z1=16, Z2=64 C32A644 C32A644-ISKRA

Коническая зубчатая пара – это элемент промышленной трансмиссии с выверенной геометрией, который служит для передачи нагрузок в механизмах. Пара изготовлена из стали С45, что обуславливает высокую прочность и стойкость к износу при любой интенсивности нагрузок. Продуманная конструкция и качественная обработка поверхности гарантируют беспроблемную эксплуатацию, плавный ход и низкий уровень шума. Коническая зубчатая пара используется в роли зубчатой передачи в трансмиссиях механизированного оборудования, техники и транспортных средств, включая грузовые автомобили, тракторы и т.д. Диаметр наружный звездочки z1 De, мм 89,7 Диаметр делительной окружности z1 Dp, мм 80 Высота ступицы Lm z1, мм 20 Высота ступицы Lm z2, мм 25 Длина L2, мм 48 Ширина S2, мм 2,5 Ширина V, мм 125,06 Ширина V2, мм 27,65 Модуль 5 Диаметр наружный звездочки z2 De, мм 322,4 Диаметр делительной окружности z2 Dp, мм 320 Длина L, мм 55,5 Ширина S, мм 2,5 Количество зубьев Z1 16 Вес, кг 19 Количество зубьев Z2 64 Высота зубчатого колеса H z1, мм 58 Высота зубчатого колеса H z2, мм 58 Ширина зубчатого венца F z1, мм 35 Ширина зубчатого венца F z2, мм 35 Диаметр ступицы d z1, мм 60 Диаметр ступицы d z2, мм 150 Диаметр чернового отверстия D z1, мм 20 Диаметр чернового отверстия D z2, мм 30

Характеристики

• Габариты без упаковки мм - 100x100x130
• Вес нетто кг - 0.100
• Ступица - есть
• Количество зубьев шт - 16
• Модуль - М5
• unit - шт
• Ширина упаковки мм - 160
• Длина упаковки мм - 160
• Высота упаковки мм - 160
• Вес с упаковкой кг - 0.10
